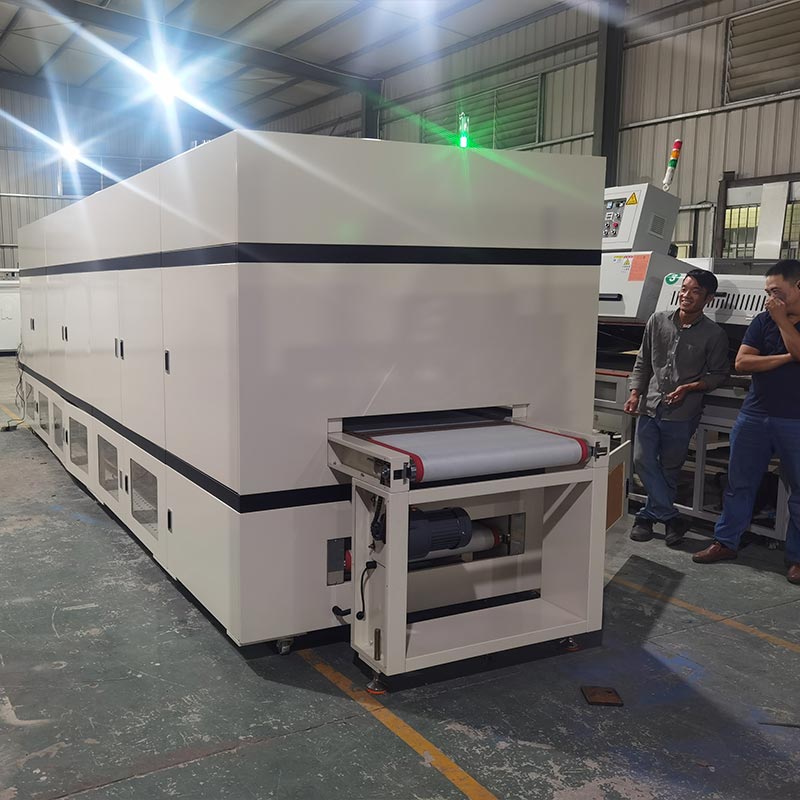

Horno Túnel Clase 100 de 8m

En China, el horno túnel Clase 100 de 8 m de Dingfeng se puede personalizar. La caja tiene 8 metros de largo y está alimentada por un potente sistema de energía de 88 kilovatios. Presenta un diseño modular y está creado específicamente para un secado de pantalla de primer nivel y un horneado preciso de componentes. Está equipado con un sistema de filtración por ventilador de alta temperatura y cumple con los estándares de pureza del aire ISO 5, lo que garantiza que sus productos pasen por el flujo de calor sin ningún tipo de contaminación. Nuestros valiosos clientes de todo el mundo le dan la bienvenida a comprar este producto en nuestra fábrica en China.

Enviar Consulta

Descripción del Producto

El horno de túnel Factory Direct de clase 100 de 8 m de Dingfeng DFHK7008 adopta una exclusiva circulación de aire caliente por debajo de la succión tecnología. La energía eléctrica se convierte en energía térmica a través de componentes avanzados de acero inoxidable y luego Está presurizado por ventiladores de circulación silenciosos a través de un filtro de aire de alta eficiencia de 100 niveles. También hemos integrado Lámparas infrarrojas de fibra de carbono al vacío, completando el proceso desde temperatura ambiente hasta 100 °C en ≤15 minutos. El Delta DTE-10T El módulo de temperatura y la regulación de potencia SCR pueden lograr el control de temperatura.

Mantenimiento y seguridad

Las zonas de temperatura adoptan un diseño de puerta de apertura lateral, lo cual es conveniente para el mantenimiento y la limpieza. cada uno La zona de temperatura está equipada con entradas de aire regulables para facilitar la evacuación de los gases residuales. Se integra Mecanismos de protección integrales como fugas, pérdida de fase, sobrecarga, temperatura ultrabaja y un solo botón. parada de emergencia para garantizar el funcionamiento estable del horno de túnel industrial de 8 metros.

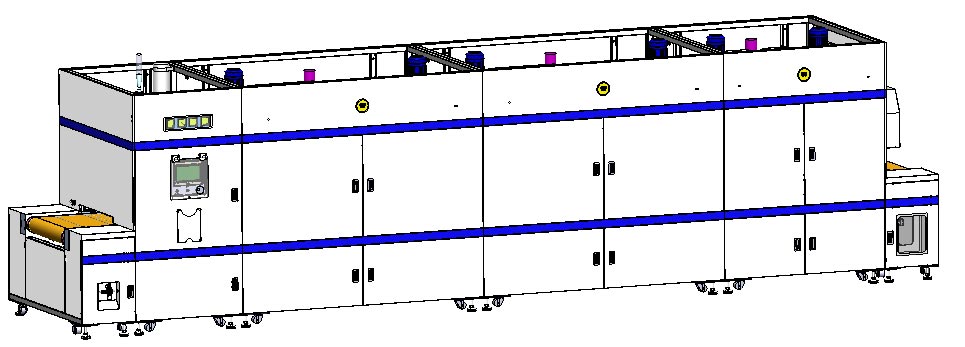

8m Class 100 Tunnel Oven

Principales parámetros técnicos.

No.	Artículo	Especificación
1	Modelo	DFHK7008

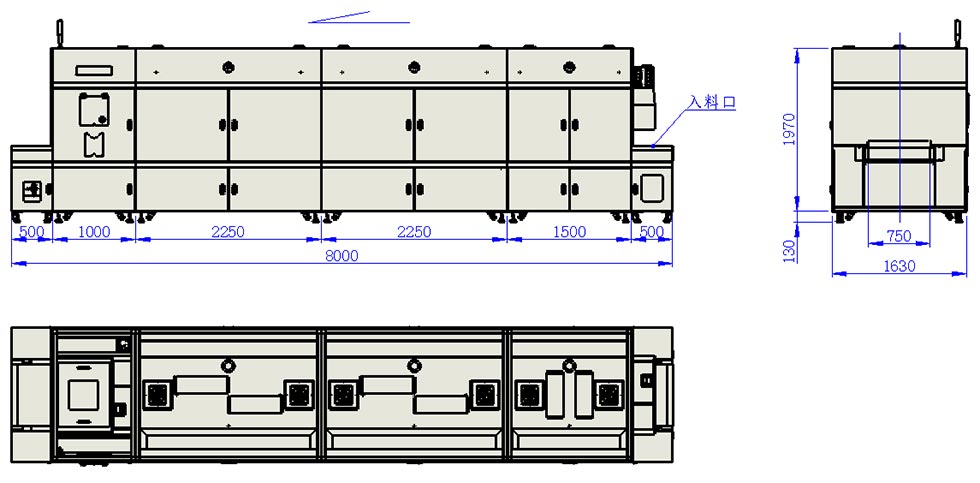

2	Dimensiones generales	L8000 * W1630 * H2100mm
3	Fuerza	CA380V 88KW 50Hz
4	Longitud efectiva de entrada	500 mm
5	Longitud de la zona 1	1500 mm * 1 sección
6	Longitud de la zona 2 y 3	2250 mm * 2 secciones
7	Longitud de la zona de enfriamiento	1000 mm
8	Longitud de salida	500 mm
9	Ancho efectivo del transportador	700 mm
10	Altura efectiva del transportador	0 ~ 80 mm ajustable
11	Velocidad del transportador	0,5~3m/min ajustable
12	Altura de trabajo	900±30mm
13	Modo de curado	Circulación de aire caliente
14	Rango de temperatura de curado	Temperatura ambiente ~ 180 ℃
15	Uniformidad de temperatura	≤±3℃
16	Tasa de calentamiento	TA～100℃ ≤ 15min
17	Temperatura de la superficie del horno	≤Ambiente +8℃
18	Modo de producción	Producción continua e ininterrumpida.
19	Elemento calefactor	Tubo calefactor de acero inoxidable/lámpara IR de onda media
20	Cinta transportadora	Cinturón de malla de teflón resistente a altas temperaturas.
21	Escape natural del horno	3 salidas, 4" de diámetro, ~0,8 m³/min cada una
22	Escape de gases residuales del horno	2 salidas, 5" de diámetro, ~9m³/min cada una
24	Sistema de enfriamiento	Refrigeración laminar clase 1000 FFU + ventilador centrífugo silencioso inferior; 23m³/min, 6" de diámetro, 1 salida
25	Flujo total de gases residuales	~43m³/min
26	Limpieza del horno	Clase estática 100, Clase dinámica 1000
27	Protección de seguridad	Protección contra fugas, sobrecarga, sobretemperatura y parada de emergencia
28	Adquisición de datos	Adquisición de datos MES y función de escaneo automático

Modelo de componente principal

No.	Nombre de las piezas	Especificación/modelo	Marca y origen
Parte Mecánica
1	Motor de accionamiento	CH32-400W-120-SZ 380V Horizontal, Eje de Salida Ø32 Horizontal	Marca nacional
2	Cinta transportadora de teflón	Circo. Longitud 16700W750mm, blanco lechoso, malla 11, con tira guía de silicona, distancia entre centros de la tira guía 720 mm	Marca nacional
3	Ventilador de circulación de aire caliente	1.5KW-2P, Longitud del eje 190, Diámetro del eje Ø24mm, Velocidad 2800r/min	Marca nacional
4	Filtro HEPA	L900W274T180mm Clase100L900W424T180mm Clase100	Marca nacional
5	Tubo calefactor de acero inoxidable 304	1,2 KW tipo L 220 V, 1,5 KW tipo L 220 V	Marca nacional
6	Lámpara de infrarrojos	Tubo IR de vacío de fibra de carbono, 0,8 KW*L845 mm	Marca nacional
7	Rueda de ventilador de aspas insertadas	10,5 pulgadas tipo B, orificio del eje Ø24 mm	Marca nacional
8	Ventilador de gases de escape	CY125 200W 220V, Derecha 90°	Marca nacional
9	Ventilador centrífugo	Motor de hierro fundido CY180 750W, velocidad 2850r/min	Marca nacional
10	Manómetro diferencial	0-300Pa	Marca nacional

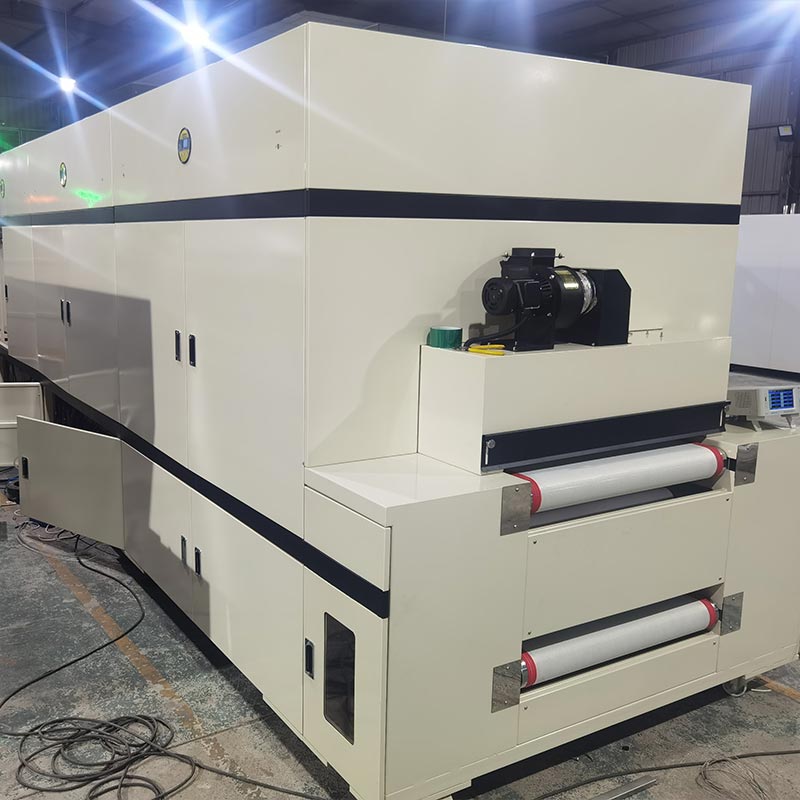

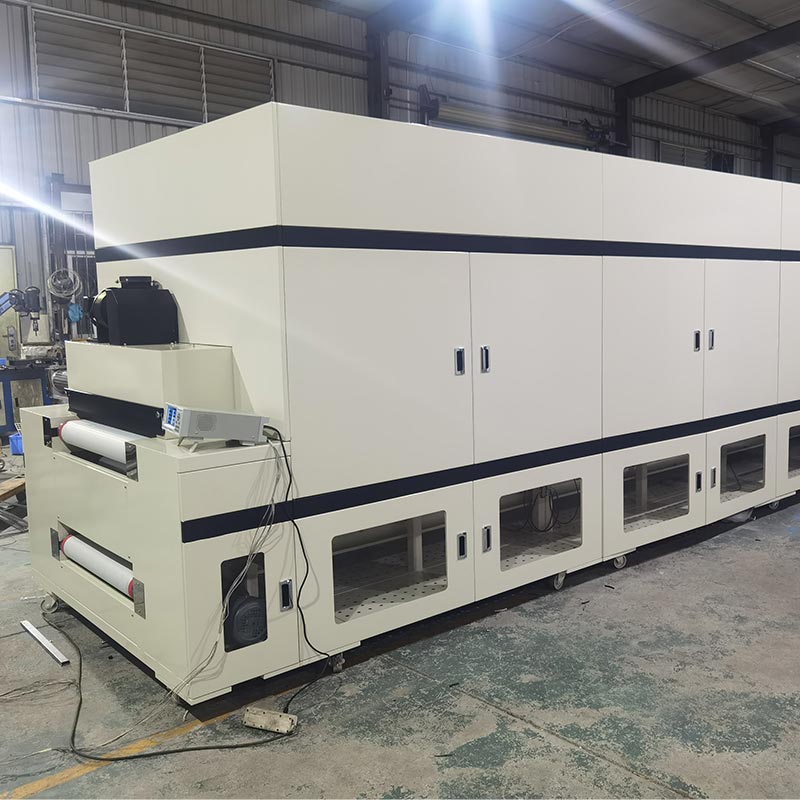

11	Rodillo adhesivo para polvo	Longitud 690 mm, OD 94, ID 76, corte sin cuchilla, viscosidad media-alta	Marca nacional
12	Tira de sellado	KX-27(16x21)	Marca nacional
Parte de control
13	Disyuntor de fuga a tierra	3P+N-C250A	CHINT
14	Contactor de CA	LC1N-1810 220V	Schneider
15	Contactor de CA	LC1N-1210 220V	Schneider
16	Contactor de CA	LC1N-4011 220V	Schneider
17	Relé de sobrecarga térmica	LRN12N 5.5-8A	Schneider
18	Relé intermedio	MY4NJ CC 24V	OMRON
19	SOCIEDAD ANÓNIMA	H5U-1614MTD-A8	Innovación
20	Pantalla táctil	MT8102iE	Weinview
21	Módulo de control de temperatura	DTE-10T	Delta
22	Sensor de temperatura (termopar)	WRNT-01/02 Tipo K	hualing
23	Módulo SCR trifásico	J3-SCR-75LA	Aoyi
24	Inversor	220V 0.4KW, Shihlin, con función de comunicación	Shihlin
25	Inversor	380V 3.7KW, Shihlin, con función de comunicación	Shihlin

Nuestras ventajas

Los clientes pueden personalizar los dibujos según sus requisitos reales. El horno túnel Clase 100 de 8 m cumple estrictamente con los estándares de purificación de 1000 niveles. Las tres secciones de las zonas de temperatura son independientes y precisas. controlado por Delta PLC combinado con tiristores SCR, y se complementan con lámparas de infrarrojo lejano para mejorar rápidamente el efecto curativo. El horno está equipado con un filtro eficiente de alta temperatura y una malla de teflón de alta temperatura. cinturón es equipado con un dispositivo para evitar la desviación y cómodos rodillos adhesivos para el polvo autolimpiantes. La sección de enfriamiento usa un ventilador de flujo laminar de mil niveles y un extractor de aire forzado inferior para trabajar juntos, descargando el aire caliente al aire libre a Logre el mejor efecto de refrigeración por aire. Los clientes pueden personalizar los dibujos según sus necesidades reales.

Soporte de configuración

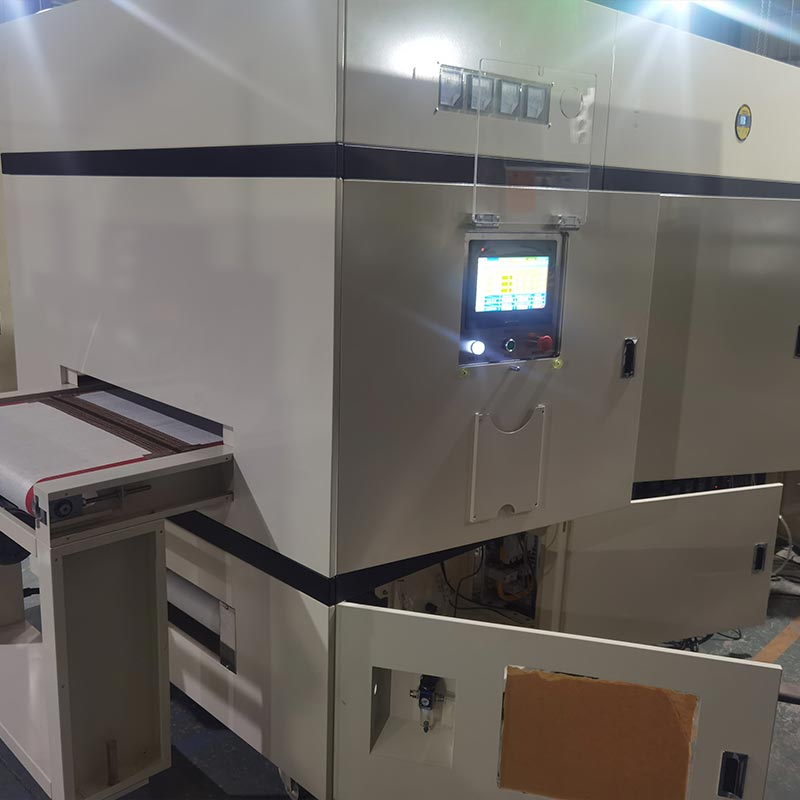

La arquitectura de control del horno de curado de semiconductores está respaldada por Inovance H5U PLC y Weinview MT8102iE. Pantalla táctil, que proporciona interfaces industriales 4.0 para la recopilación de datos MES y funciones de escaneo automático. el sistema está compuesto por contactores de CA Schneider y relés Omron, alojados en una carcasa a prueba de polvo. Esta selección de alta calidad Los componentes, combinados con el inversor Schininger, garantizan que la correa de malla de teflón de 700 mm de ancho mantenga una y Velocidad ininterrumpida de 0,5 a 3 metros por minuto, protegiendo sus obleas de precisión y PCBA de vibraciones o mecanico shock.
