Horno de túnel con transportador de rodillos

Para lograr uniformidad de temperatura dentro de un horno interno con una altura efectiva de 700 milímetros, se requiere un complejo flujo de aire. Se requiere diseño. Puede personalizar el horno túnel con transportador de rodillos en Dingfeng, que adopta un horno horizontal de alto flujo. sistema de flujo cruzado. Está impulsado por motores independientes de 1500 vatios con impulsores multipala de 12 pulgadas. El aire caliente es forzado. A través de placas perforadas de acero inoxidable especialmente diseñadas desde ambos lados, luego converge en la superficie del producto y regresa a través del puerto de escape superior, asegurando que la uniformidad de temperatura dentro de todo el horno de 15,6 metros de largo funciona de manera estable dentro del rango de ±5-8°C.

Proceso de calentamiento

El horno de túnel con transportador de rodillos industrial funciona mediante funciones de protección de seguridad, como el horno automático. control de temperatura, estabilización precisa de la temperatura y apagado automático al exceder el límite de temperatura. El interior del horno está construido uniformemente con placas de acero inoxidable con acabado de espejo y el aislamiento La capa se rellena con lana de roca aislante de aluminio de gel de sílice de 120 K para lograr el efecto de aislamiento térmico deseado. el El marco externo está hecho de perfiles de hierro soldados entre sí, mientras que el panel exterior del horno está formado por láser. corte y luego hidroformado sobre placas de acero laminadas en frío. Los tubos calefactores de acero inoxidable se utilizan para calentar, y en combinación con un ventilador de escape centrífugo de bajo ruido, se forma un sistema eficiente de circulación de aire caliente. permitiendo que el calor se distribuya uniformemente a la superficie de los productos.

Nuestra certificación de configuración

El horno transportador de rodillos de Dingfeng está equipado con un PLC avanzado y una interfaz de pantalla táctil de 10,2 pulgadas, un control sistema que cumple con los estándares de la Industria 4.0. Los operadores pueden ver fácilmente la temperatura y el motor en tiempo real. frecuencia y corriente de salida. Lo más importante es que la función de registro de datos incorporada puede almacenar curvas térmicas de hasta a 90 días. Ya sea que esté optimizando los ciclos de producción o proporcionando evidencia de procesos para auditorías de clientes, el La frecuencia de almacenamiento ajustable garantiza que cada lote de su línea de producción de 2 metros por minuto tenga un nivel profesional. soporte de datos.

Principales parámetros técnicos.

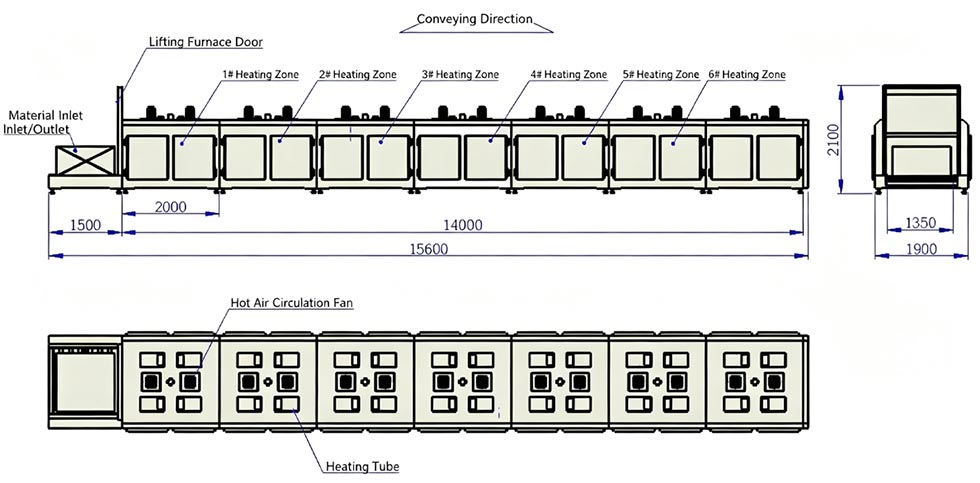

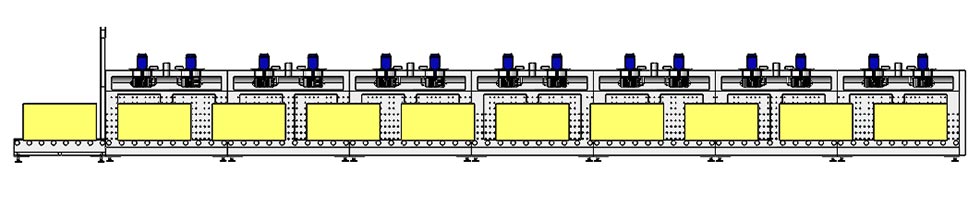

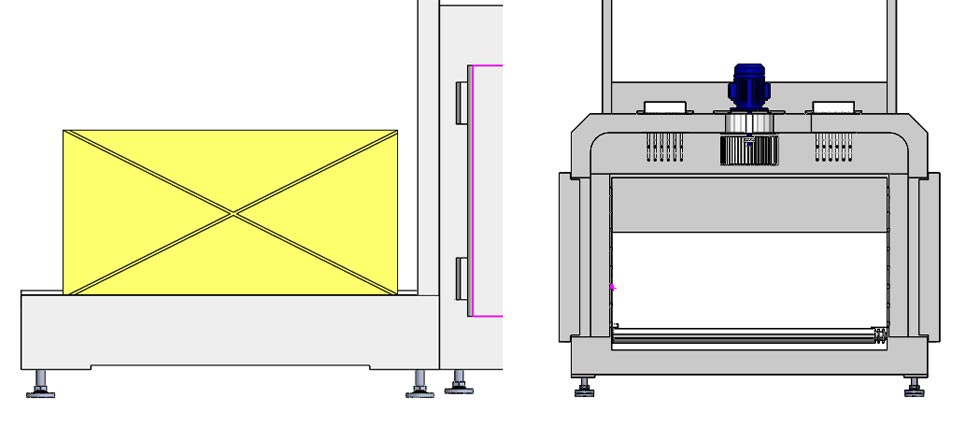

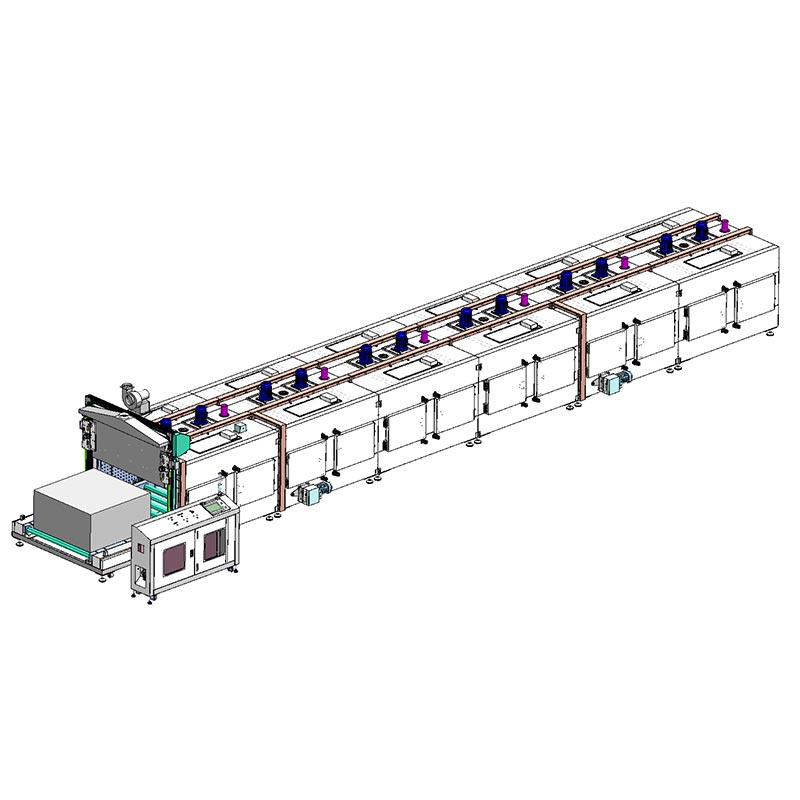

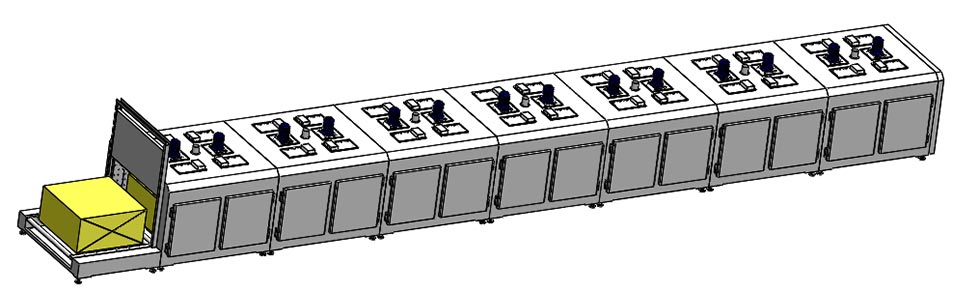

Descripción general de los equipos de horno de túnel.

Flujo de trabajo operativo

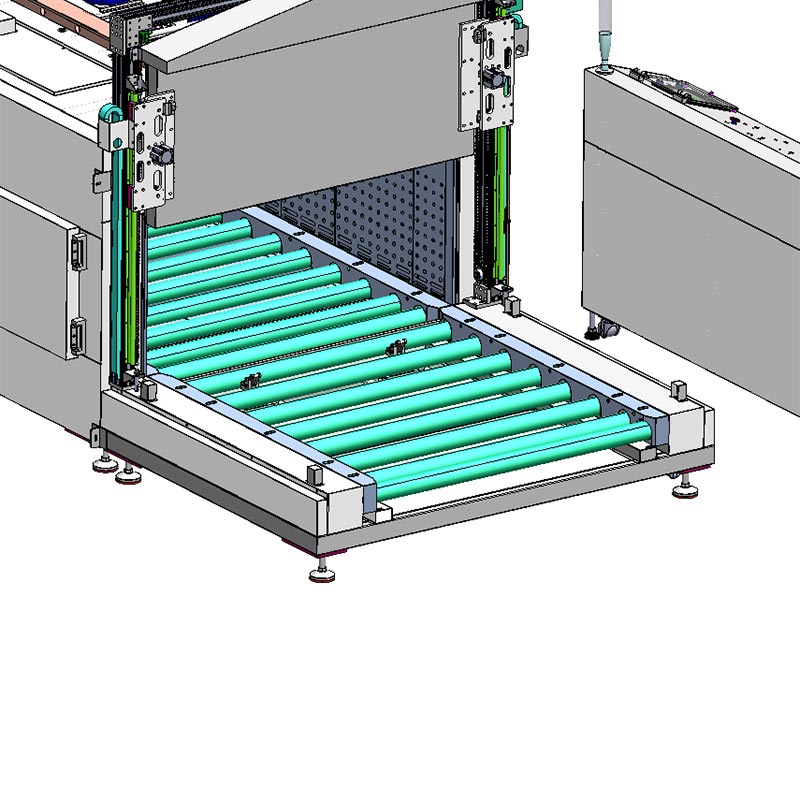

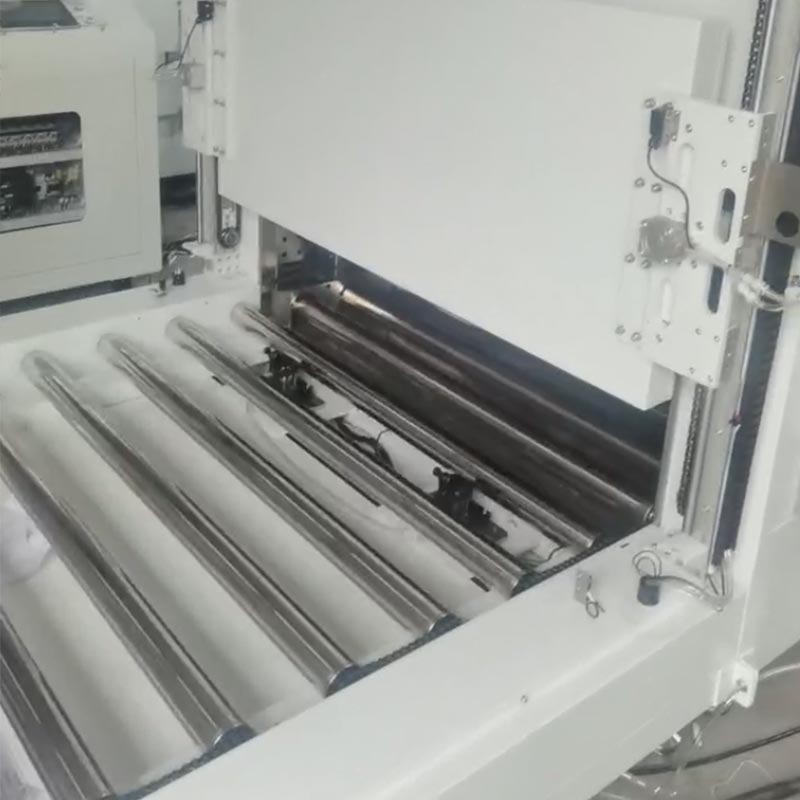

El horno de correa de rodillos Dingfeng está equipado con un avanzado sistema de posicionamiento neumático semiautomático. el operador alinea manualmente un palet de 1200x1200 mm contra los topes neumáticos en la estación de alimentación para iniciar la cinta transportadora. Posteriormente, los deflectores neumáticos se sincronizan con los rodillos de alto par para transportar los pallets de forma escalonada. avanzándolos en incrementos de 1550 mm; Después de cada movimiento, las paradas se reinician automáticamente para recibir la siguiente unidad. Una vez que el horno alcanza su capacidad interna total de nueve paletas, una puerta levadiza automática sella la cámara y un XINJE El PLC activa el sistema de circulación de aire caliente de alta potencia. El sistema alerta al operador a través de un sistema audiovisual integrado. alarmas. El proceso de descarga refleja la lógica de carga, utilizando el mecanismo de paso neumático de alta precisión para transportar de forma segura y ordenada los pallets al área de preparación.

Preguntas frecuentes (FAQ) – Horno de túnel con transportador de rodillos

Q1: ¿Cómo podemos garantizar que el rodillo de ￠76 mm no se deforme a una temperatura de 200°C?

Respuesta: El rodillo tiene un cojinete reforzado en su interior y su diámetro es de 210 mm. Estos materiales han sufrido Tratamiento de estabilización térmica para garantizar que, incluso en condiciones de carga completa de una pieza de trabajo de 1200 × 1200 mm, la El rodillo puede mantener una concentricidad perfecta y una rotación suave, y no se deformará ni se atascará en cualquier condición climática. ambiente de calefacción.

P2: ¿Se puede adaptar a diferentes alturas de productos?

Respuesta: Sí. La altura interna efectiva es de 700 mm, lo cual es muy adecuado para productos de hardware de gran tamaño. el Se mantiene una uniformidad de ±5-8°C.

P3: ¿Cómo maneja el sistema de escape los gases de escape producidos por pulverización o deshidratación?

Respuesta: Instalamos un ventilador de escape forzado de alta temperatura de 750 vatios en la entrada y configuramos nuevas salidas de aire ajustables. en cada zona de calefacción. Esto asegura la rápida descarga de humedad y COV, evitando la acumulación de gas y proporcionando un ambiente fresco y oxidativamente estable para su recubrimiento.
