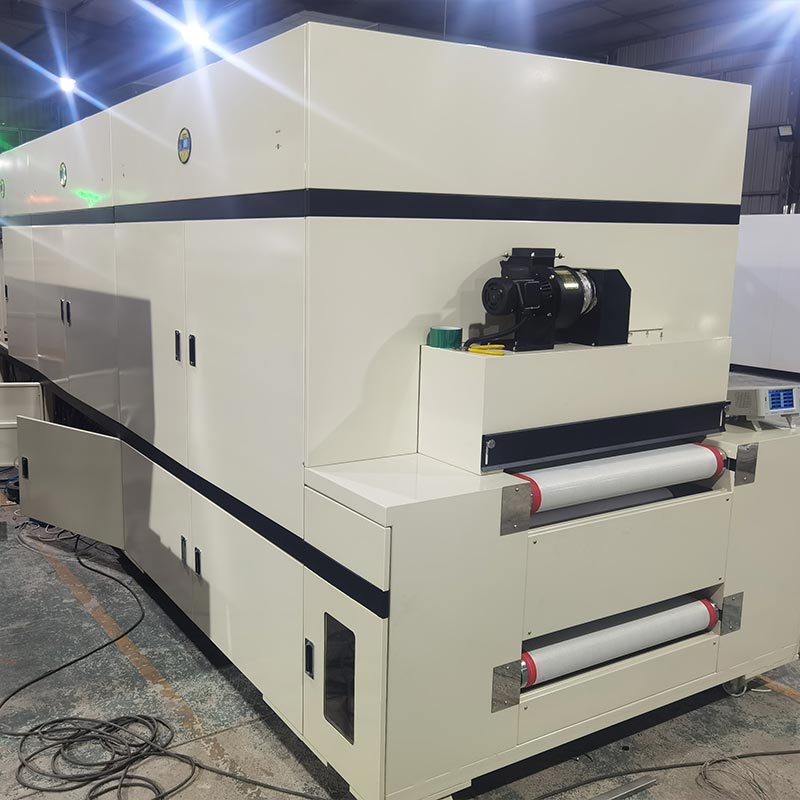

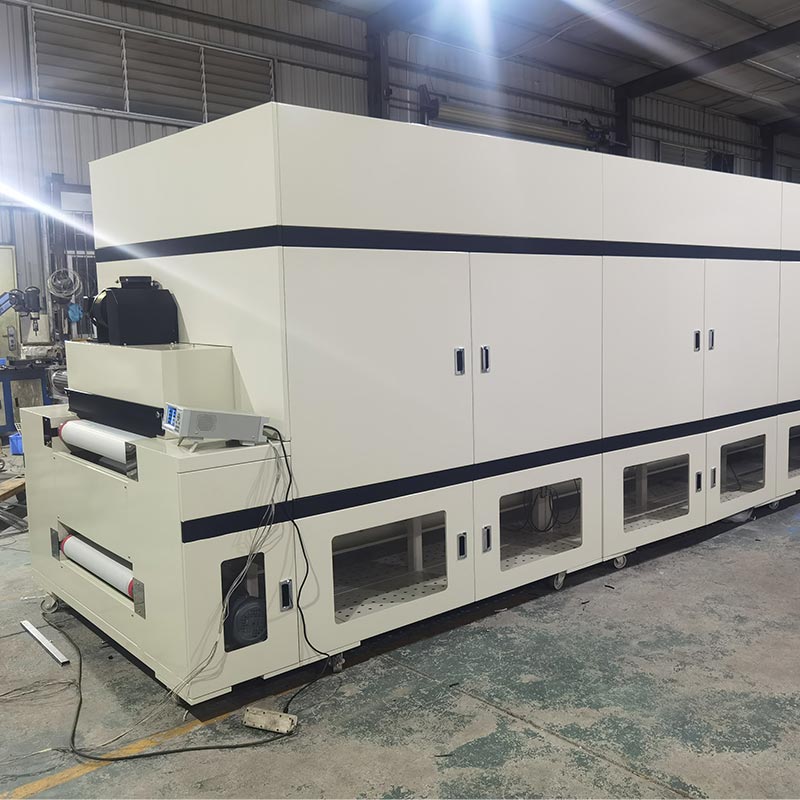

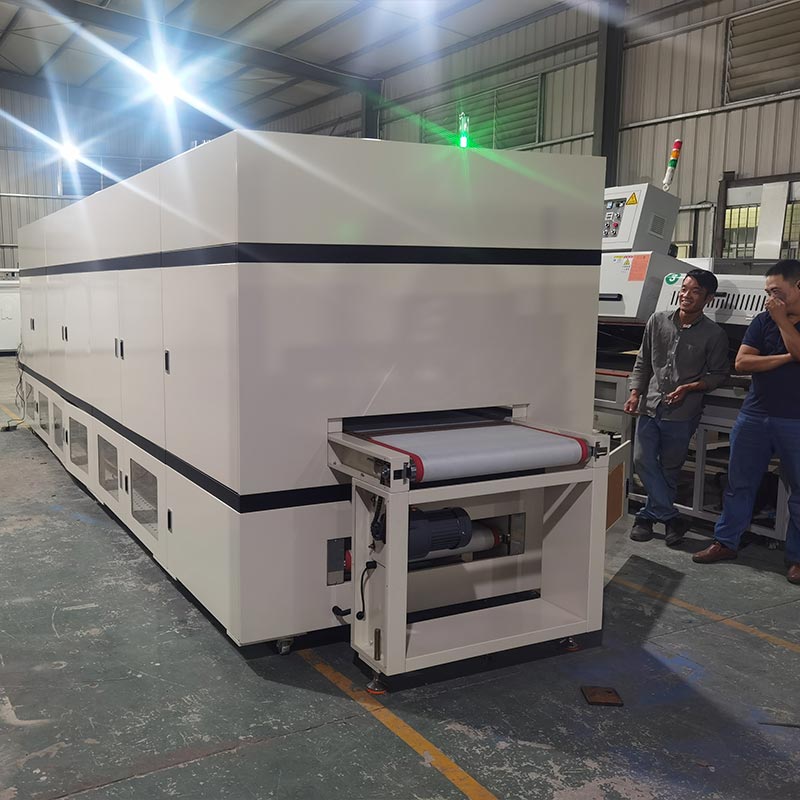

Horno de túnel con placa de circuito

Para lograr una distribución uniforme del calor en el horno túnel con placa de circuito, no basta con depender simplemente del calentamiento; También es necesario un control preciso de la dinámica de fluidos. Como gran fabricante, Dingfeng ha diseñado un presurizado sistema de escape que puede formar una cortina de aire vertical y sin turbulencias sobre una cinta transportadora de 700 milímetros de ancho. Impulsado por un motor de eje largo de 2,2 kilovatios y un impulsor SUS304 de 12 pulgadas, puede presionar el aire caliente purificado en el diminutos poros de placas de circuitos multicapa. Esto es particularmente importante para los circuitos impresos flexibles, ya que puede estabilizar el sustrato liviano, permitiendo que entre en contacto con la cinta de malla de teflón, evitando la Fenómenos de oscilación y movimiento comúnmente observados en hornos de convección estándar.

Principio de funcionamiento

El horno túnel con placa de circuito modelo DFHK7008 utiliza tubos calefactores de acero inoxidable para calentar. Se combina con un calentador silencioso. ventilador de circulación de aire y tecnología de ventilación de aire de retorno debajo de la caja. El aire caliente, después de ser procesado por el Filtro eficiente de alta temperatura, se presiona uniformemente sobre la superficie del producto. Puede lograr automáticamente Control de temperatura, temperatura constante y parada automática en caso de sobrecalentamiento, con seguridad, comodidad, protección del medio ambiente y conservación de energía. El interior del horno está fabricado íntegramente en acabado espejo. placas de acero inoxidable. La capa aislante está rellena de algodón aislante de aluminio con ácido silícico de 120 K. el El transporte utiliza una correa de malla resistente a altas temperaturas de teflón de alta calidad y está equipado con un controlador y Convertidor de frecuencia controlado por el sistema de control eléctrico de baja tensión.

Calidad de configuración

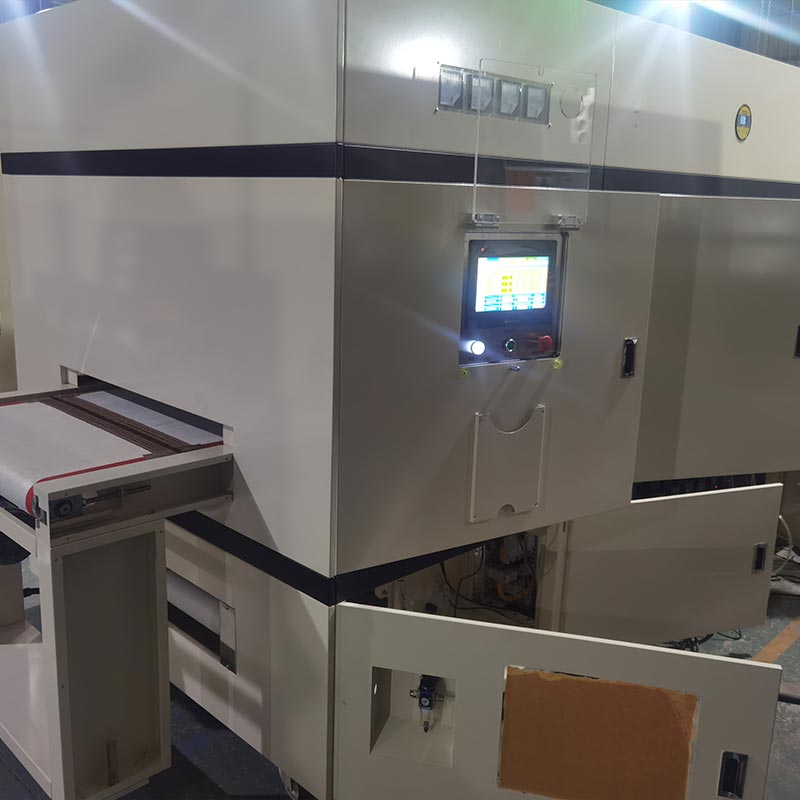

El sistema de control eléctrico del Horno Túnel de Placa de Circuito está equipado con componentes de primeras marcas tanto del hogar como en el extranjero, incluido el PLC Mitsubishi H5U-1614MTD-A8, la pantalla táctil MT8102iE, el módulo de control de temperatura DTE-10T y Sondas tipo K WRNT-01/02 para una medición precisa de la temperatura de la parte de ejecución de calefacción. el trifásico El módulo de silicio controlable J3-SCR-75LA está impulsado para una regulación de potencia estable. En cuanto al sistema de transmisión, Dos convertidores de frecuencia Shilin (220V 0,4KW y 380V 3,7KW) con funciones de comunicación y serie Schneider. Los componentes están equipados, incluido un disyuntor de fuga 3P+N-C 250A para una protección total de la energía. La serie LC1N Los contactores de CA (1810, 1210, 4011) de múltiples especificaciones son responsables de la apertura y el cierre de cada circuito, y se combinan con el relé térmico LRN12N y el relé intermedio MY4NJ para garantizar la extremadamente alta Estabilidad y seguridad de la operación del equipo desde la fuente hasta el terminal.

Modelo de componente principal

Preguntas frecuentes

P1: ¿Cómo previene este horno el "efecto palomitas de maíz" en el horneado de PCB multicapa?

R: El "efecto palomitas de maíz" ocurre cuando la humedad atrapada se expande demasiado rápido. Nuestro horno de túnel con placa de circuito utiliza rampas de calentamiento lineales controladas por SCR. Al controlar con precisión la tasa de aumento de temperatura, permitimos la humedad interna se difunda de forma segura a través de las capas preimpregnadas antes de alcanzar las temperaturas máximas de sinterización, asegurando que los enlaces interlaminares permanezcan intactos.

P2: ¿Es el flujo de aire lo suficientemente potente como para secar orificios pasantes con una relación de aspecto alta?

R: Sí. Nuestro pleno presurizado de tiro descendente está diseñado específicamente para impulsar aire caliente hacia vías de alta relación de aspecto. el La presión vertical asegura que el aire penetre en los agujeros en lugar de simplemente rozar la superficie, lo cual es esencial para una deshidratación completa antes de las fases de soldadura o enchapado.

P3: ¿Podemos integrar este horno de túnel en una línea SMT totalmente automatizada?

R: Absolutamente. Los motores de conversión de frecuencia y PLC de Mitsubishi están diseñados con puntos de conexión reservados para Conectividad Industria 4.0. Los datos de velocidad y temperatura del transportador se pueden sincronizar con su upstream robots de recogida y colocación o estaciones de inspección posteriores, lo que garantiza un flujo de trabajo automatizado y fluido.
