Horno Túnel Multicanal

El horno de túnel multicanal fabricado por China Dingfeng es impulsado por su servomotor y reductor de alto par. sistema. A diferencia de las cintas transportadoras tradicionales, nuestro sistema permite un cambio perfecto entre el modo continuo y el modo paso a paso. modo, con velocidad ajustable que va desde 0,5 mm/s a 60 mm/s. La arquitectura del transportador de cadena con orejas adopta un Método de transporte multicanal de doble capa y está equipado con guías laterales dedicadas para garantizar que el Los inductores y accesorios precisos pueden moverse suavemente sin desviaciones ni vibraciones mecánicas. Esta precisión logística Es crucial para las líneas de dosificación automatizadas, asegurando que la resina de curado esté siempre perfectamente centrada, sin desbordamiento o deformación estructural.

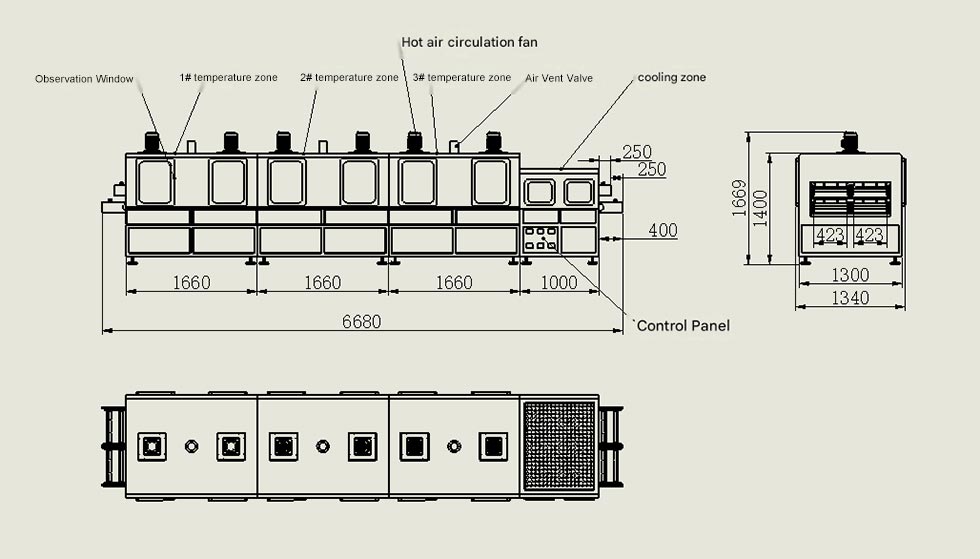

Tamaño y materiales del equipo.

Dingfeng garantiza que cada lote de horno túnel multicanal cumpla con los más altos estándares profesionales, para poder cumplir con los estrictos requisitos de revisión de calidad de la industria 3C. La interfaz de control utilizada es HMI + PLC, y Integra un módulo de temperatura y salida SSR. Instalamos tres sondas externas de detección térmica en cada zona, con las sondas colocadas exactamente a 20-30 milímetros de la superficie del producto. Estas interfaces están centralmente configurar en el panel de operación, lo que permite a su equipo de control de calidad realizar mapas de calor en tiempo real sin interrupción.

Proceso de trabajo

Nuestro horno de túnel multicanal cierra la brecha entre el calentamiento rápido y el curado de capas profundas. Combinando infrarrojo lejano Lámparas con un sistema de circulación centrífuga de bajo ruido, aseguramos que los adhesivos y recubrimientos se curen "de adentro hacia afuera". Esto evita que la superficie se despelleje y se produzcan trampas, que son causas comunes de fallas en la encapsulación de microtransformadores. el El interior está fabricado en acero inoxidable con acabado de espejo SUS201 y el horno está aislado con silicato de aluminio de 120 K. lana, lo que garantiza que el exterior blanco RAL 9016 permanezca frío al tacto y al mismo tiempo mantenga la máxima eficiencia energética dentro de las dos zonas de calefacción independientes.

Principales parámetros técnicos

Respecto a nosotros

En Dingfeng, no solo vendemos hornos de curado de alto volumen independientes, sino que también ofrecemos servicios de personalización. Nuestros 11.000 La planta de fabricación de metros cuadrados, junto con nuestro equipo de I+D, se centra en la integración de líneas de producción personalizadas. nosotros proporcione bocetos estructurales personalizados para garantizar que la entrada de aire multicanal coincida perfectamente con su flujo ascendente robots dispensadores. Ya sea que necesite protocolos de enlace de datos MES para el seguimiento de la producción en tiempo real o servopasos específicos ritmos que coincidan con los tiempos de su ciclo de recolección y colocación, le serviremos como su socio de ingeniería durante todo el todo el proceso, desde la simulación inicial hasta la puesta en marcha final in situ. Nuestra garantía de 12 meses es simplemente una base de una asociación a largo plazo destinada a maximizar el tiempo de actividad de su automatización.

Preguntas y respuestas

P1: ¿Cómo pueden las inspecciones externas aumentar mi tasa de aprobación de la auditoría de calidad?

Respuesta: Nuestra interfaz externa centralizada le permite insertar un registrador de datos de terceros para verificar si el aire La temperatura de 20 milímetros por encima del producto es consistente con la pantalla del PLC.

P2: ¿Puede el servocontrolador soportar accesorios pesados ​​en el modo paso a paso?

Respuesta: Sí. La combinación de servomotores de alto par y reductores precisos proporciona un enorme par de arranque. esto garantiza que incluso cuando esté completamente cargado con accesorios de metal pesado, la acción de "inicio-parada" se realice sin fluctuaciones, por lo que protegiendo sus puntos de dispensación húmedos para que no se muevan o colapsen durante la etapa del segmento.

P3: ¿Cuáles son los beneficios de utilizar un diseño de doble capa para componentes electrónicos pequeños?

Respuesta: Puede duplicar efectivamente la capacidad de producción dentro del mismo ancho de piso de 850 milímetros. Para microinductores y componentes 3C, esta expansión vertical es la forma más rentable de aumentar el rendimiento de inversión sin la necesidad de una sala blanca más grande y costosa.
